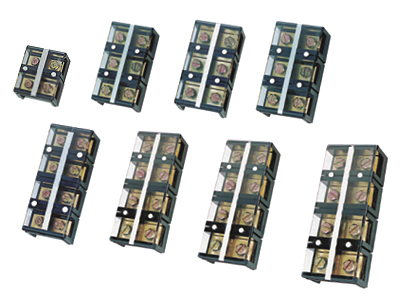

中文版JH(TC)條系列封閉接線端子
| 概述 JH(TC)條系列封閉接線端子采用熱固性塑料，大電流安全系數更可靠，結構件采用板式螺釘壓接技術，額定交流電壓 600V， 連接導電片的額定電流分60、100、150、200、300、400、600A共七種規格，連接導線的截面10～300mm2，是目前******截流量的端子。按排列又分為2P、3P、4P平板螺釘安裝，配用OT、UT 端頭使用， 更加牢固可靠， 可作各類電氣裝置中的大電流接線之用。 |
 |
| 技術參數 |
| 型號規格 | 導線截面 | 電壓電流 | 接線位數 | 尺寸(mm) | ||||||||
| L | L1 | A | B | C | D | E | F | G | ||||
| TC-603 | 6-14-2 | 600V 60A |
3 | 28.5 | 86.5 | 42.7 | 38 | 25.5 | 31 | 15 | 17 | M6 |
| TC-604 | 6-14-2 | 4 | 28.5 | 115 | 42.7 | 38 | 25.5 | 31 | 15 | 17 | M6 | |
| TC-1003 | 10-222 | 600V 100A |
3 | 34.5 | 113.5 | 55.2 | 46.5 | 28 | 36.3 | 17.3 | 22.5 | M6 |
| TC-1004 | 10-222 | 4 | 34.5 | 137.5 | 55.2 | 46.5 | 28 | 36.3 | 17.3 | 22.5 | M6 | |
| TC-1503 | 40-602 | 600V 150A |
3 | 38.5 | 115 | 67 | 57.2 | 30.5 | 40 | 19.8 | 25.3 | M8 |
| TC-1504 | 40-602 | 4 | 38.5 | 153 | 67 | 57.2 | 30.5 | 40 | 19.8 | 25.3 | M8 | |
| TC-2003 | 60-1002 |
600V 200A |
3 | 44.5 | 133 | 72.1 | 63 | 34 | 44.4 | 23 | 28.3 | M8 |
| TC-2004 | 60-1002 | 4 | 44.5 | 177 | 72.1 | 63 | 34 | 44.4 | 23 | 28.3 | M8 | |
| TC-3003 | 100-1502 | 600V 300A |
3 | 55 | 164 | 89.4 | 78 | 47.5 | 50.6 | 27 | 30 | M10 |
| TC-3004 | 100-1502 | 4 | 55 | 218 | 89.4 | 78 | 47.5 | 50.6 | 27 | 30 | M10 | |
| TC-4003 | 100-2002 | 600V 400A |
3 | 55 | 164 | 89.4 | 78 | 47.5 | 50.6 | 27 | 36 | M10 |
| TC-4004 | 100-2002 | 4 | 55 | 218 | 89.4 | 78 | 47.5 | 50.6 | 27 | 36 | M10 | |
| TC-6003 | 200-3002 | 600V 600A |
3 | 205 | 70 | 70 | ||||||
| TC-6004 | 200-3002 | 4 | 275 | 70 | 70 | |||||||
